在半导体制造领域，对精密度和质量的要求达到了前所未有的高度。为了确保半导体设备的高性能和可靠性，先进的检测技术不可或缺。光谱共焦成像技术作为一种新兴的高精度非接触式测量工具，在这一领域中正发挥着越来越重要的作用。下面就跟立仪科技小编一起来了解一下光谱共焦传感器在半导体领域的应用吧。
光谱共焦技术的基本原理

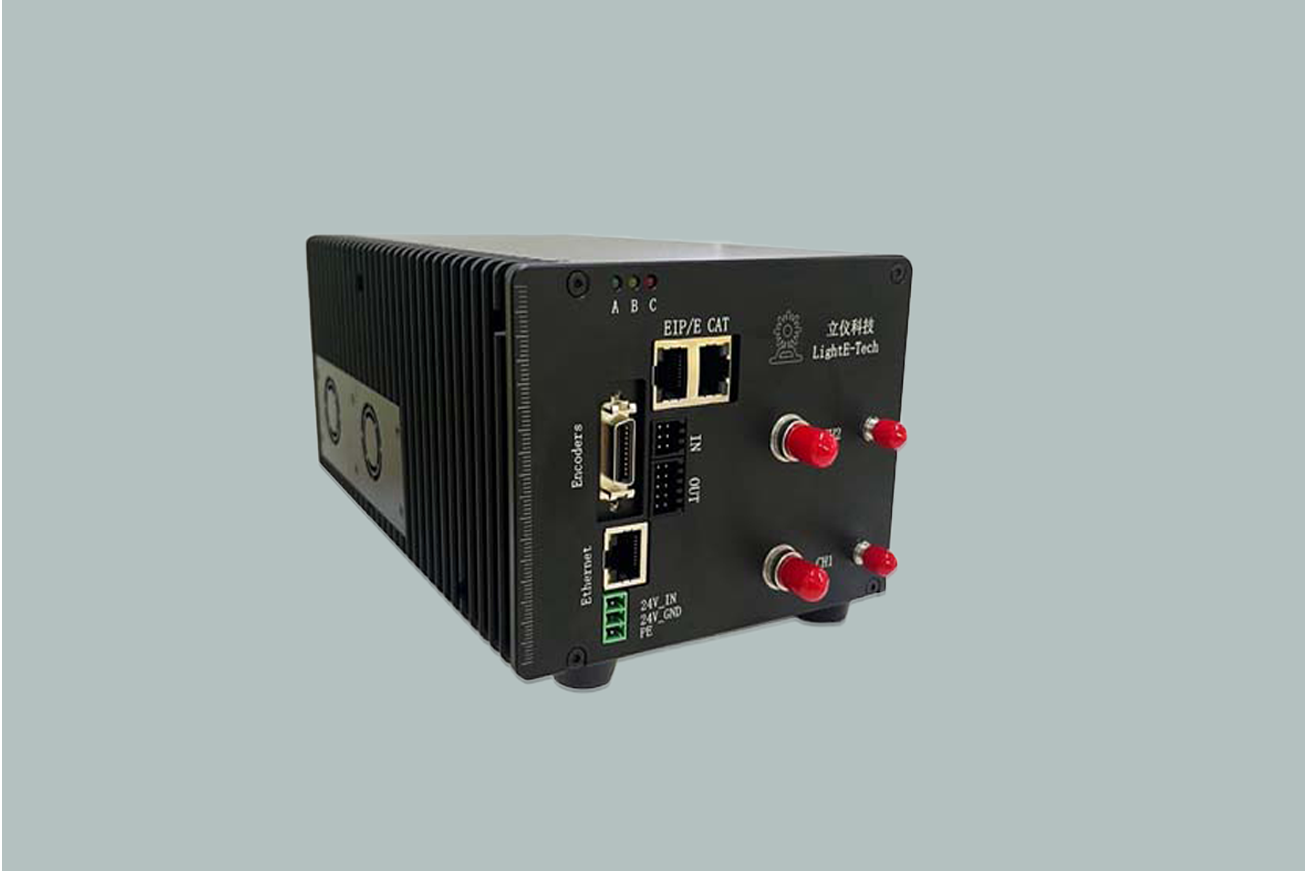

通过控制器中的宽光谱光源发出的复色光，经过照明孔、分光棱镜后，被物镜色散，最后以不同波长的光投射到被测物体表面，能聚焦在表面的波长光线就会反射到对应的针孔中，最后通过表面焦点和图像平面焦点间的共轭关系，从而计算出测距值

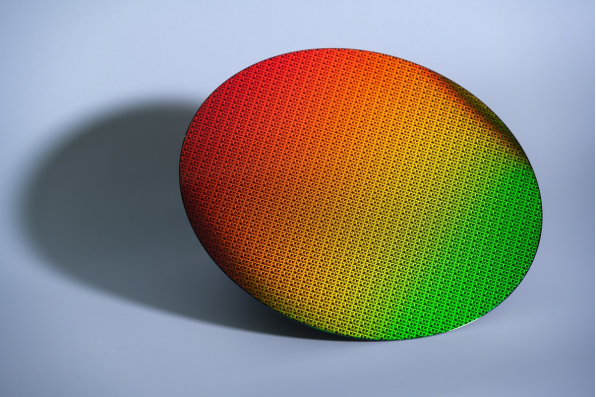

晶圆厚度测量：
对于透明且具有高反射率的晶圆材质，传统的激光三角位移传感器难以达到理想的测量精度。而光谱共焦传感器凭借其高精度、非接触性和对透明、镜面材质物体优越的测量性能，成为了晶圆厚度测量的理想选择。它能够准确捕捉晶圆表面的微小变化，避免传统方法可能存在的损伤问题，为后续的光刻等工序提供可靠的数据支持。
薄膜厚度测量：
半导体设备中经常涉及到多层薄膜的涂覆，每层的厚度都需要严格控制。光谱共焦传感器以其纳米级的测量精度，成为了控制薄膜涂覆质量的理想工具。通过对薄膜厚度的精准测量，可以确保每一层薄膜的均匀性和一致性，从而提高半导体设备的整体性能。
设备振动监测：
在半导体制造过程中，设备的微小振动都可能影响到产品的质量。光谱共焦传感器可以实时监测设备的振动状态，为工程师提供及时的反馈信息，以便他们能够迅速采取措施进行调整，确保生产过程的稳定性和产品质量。
未来，随着技术的不断进步和创新，光谱共焦技术的测量精度、速度和稳定性也将得到进一步提升，为半导体行业的发展提供更加强有力的支持。光谱共焦技术的应用在半导体领域带来了巨大的便利以及潜能，帮助科学家们更好地理解和控制半导体的性质，推动了整个半导体行业的发展。在未来，我们相信它仍将在更多的领域得到广泛应用。更多光谱共焦的资讯几应用欢迎持续关注立仪科技。
